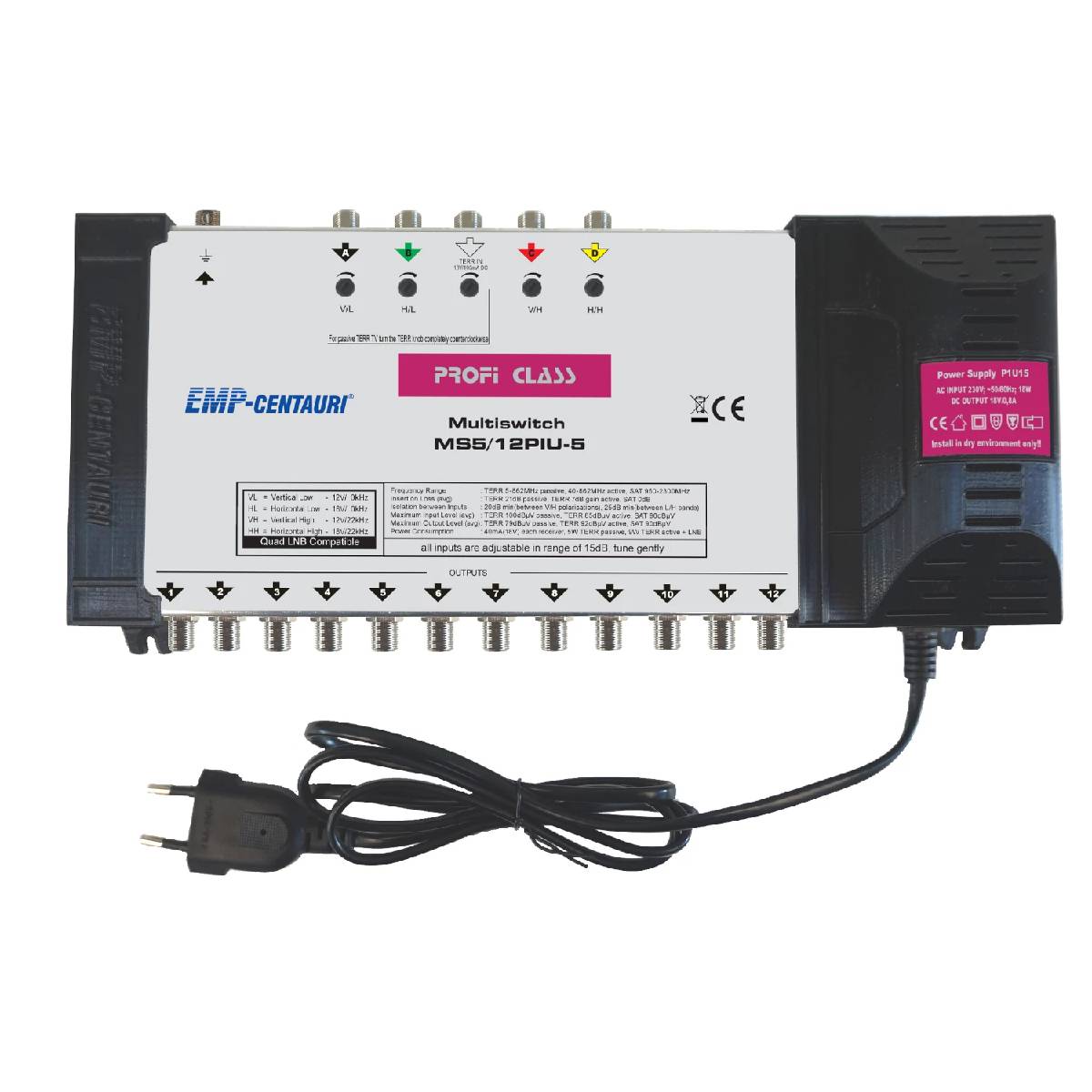

Multiprepínač pre 1 družicu EMP-Centauri MS5/12PIU-5

Multiprepínač 5/12, voliteľne aktívny alebo pasívny terestr. vstup, zdroj

Vlastnosti

1. 5 vstupov
2. 12 výstupov
3. voliteľne aktívny / pasívny terestriálny vstup
4. zabudovaný sieťový zdroj

Technické parametre

1. Frekvenčný rozsah:

LNB vstupy: 950 – 2300 MHz

Terestriálne vstupy: 5 – 862 MHz (pasívne); 40 – 862 MHz (aktívne)

Výstupy: 5 – 2300 MHz (pasívne); 40 – 2300 MHz (aktívne)

1. Ovládacie povely: 10 – 14,5 / 15,5 – 20 V + 0 / 22 kHz
2. Pripojovací útlm / zisk:

950 – 2300 MHz: 0 dB (typ.)
40 – 862 MHz (aktívne): 7 dB zisk
5 – 862 MHz (pasívne): 21 dB útlm

1. Oddelenie SAT vstupov: > 20 dB
2. Max. vstupná úroveň*: SAT: 90 dBµV; Ter: 110 dBµV (pasivne) 85 dBµV (aktívne)
3. Napájanie (vrátane pripojených LNB): 45 VA max.
4. Napájanie LNB: 1600 mA max.
5. Rozmery: 317 x 152 x 80 mm
6. Prevádzkové podmienky: -30° – +70° C

* podľa noriem: SAT: EN 50083-3/35dB IMA³ [dBµV] a Terestrial.: EN 50083-3/60dB IMA³ [dBµV]
