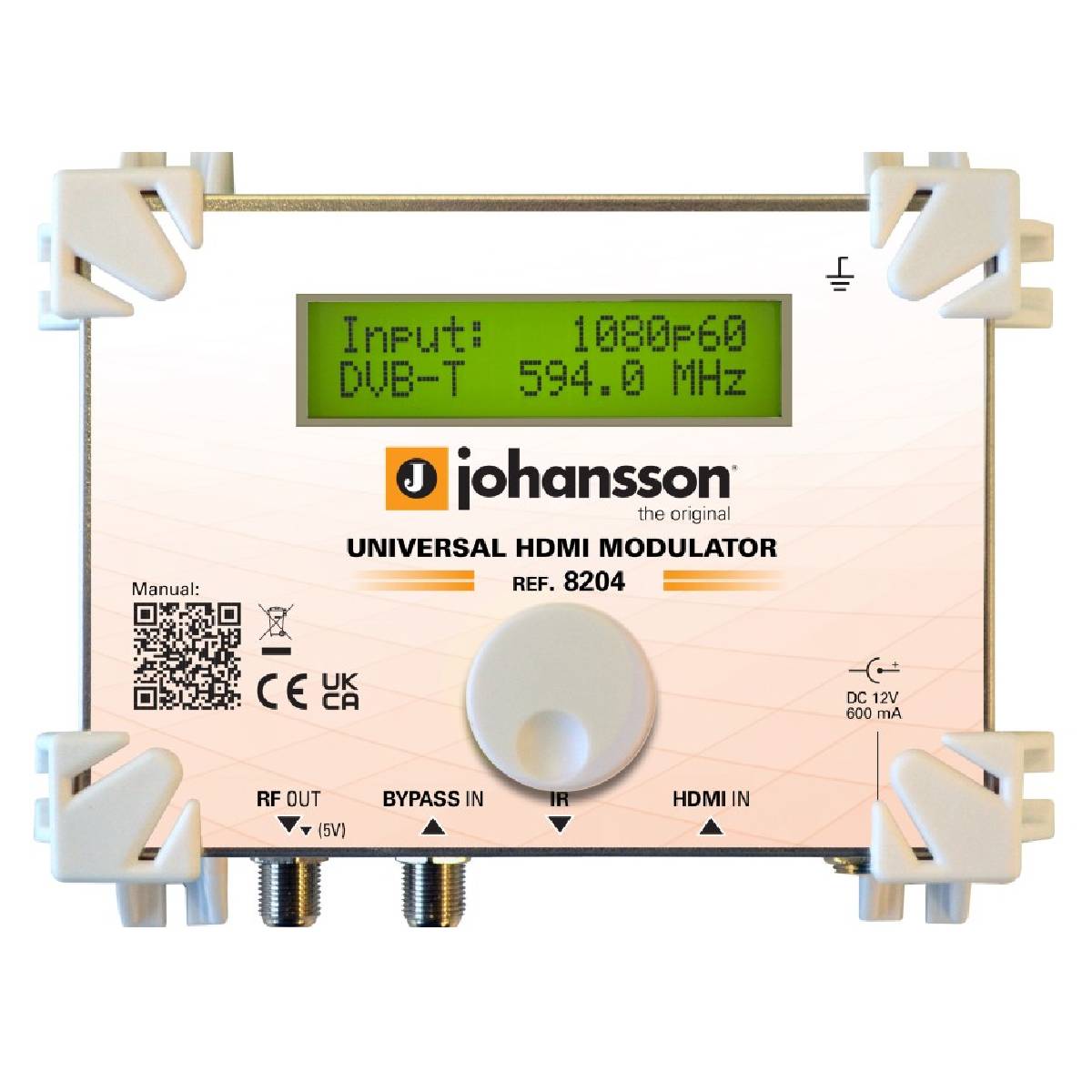

Modulátor HDMI do DVB-T,T2,C Johansson 8204


1. Prevedie Vám signál z HDMI do DVB-T,T2,C vytvorí samostatný multiplex.
2. HDMI vstup, schopný spracovať všetky rozlíšenia do 1080p.
3. RF vstup pre by-pass pozemných alebo káblových signálov
4. RF výstup s podporou rozlíšenia až 1080p60.
5. Dokonalý obraz vďaka vysokému MER.
6. Plná možnosť nastavenia všetkých parametrov PSI/SI tabuliek, LCN a atď..
7. Jednoduché nastavenie cez otočné tlačidlo.
8. Optimalizované pre kaskádové zapojenie modulátorov v koaxiálnych sieťach.

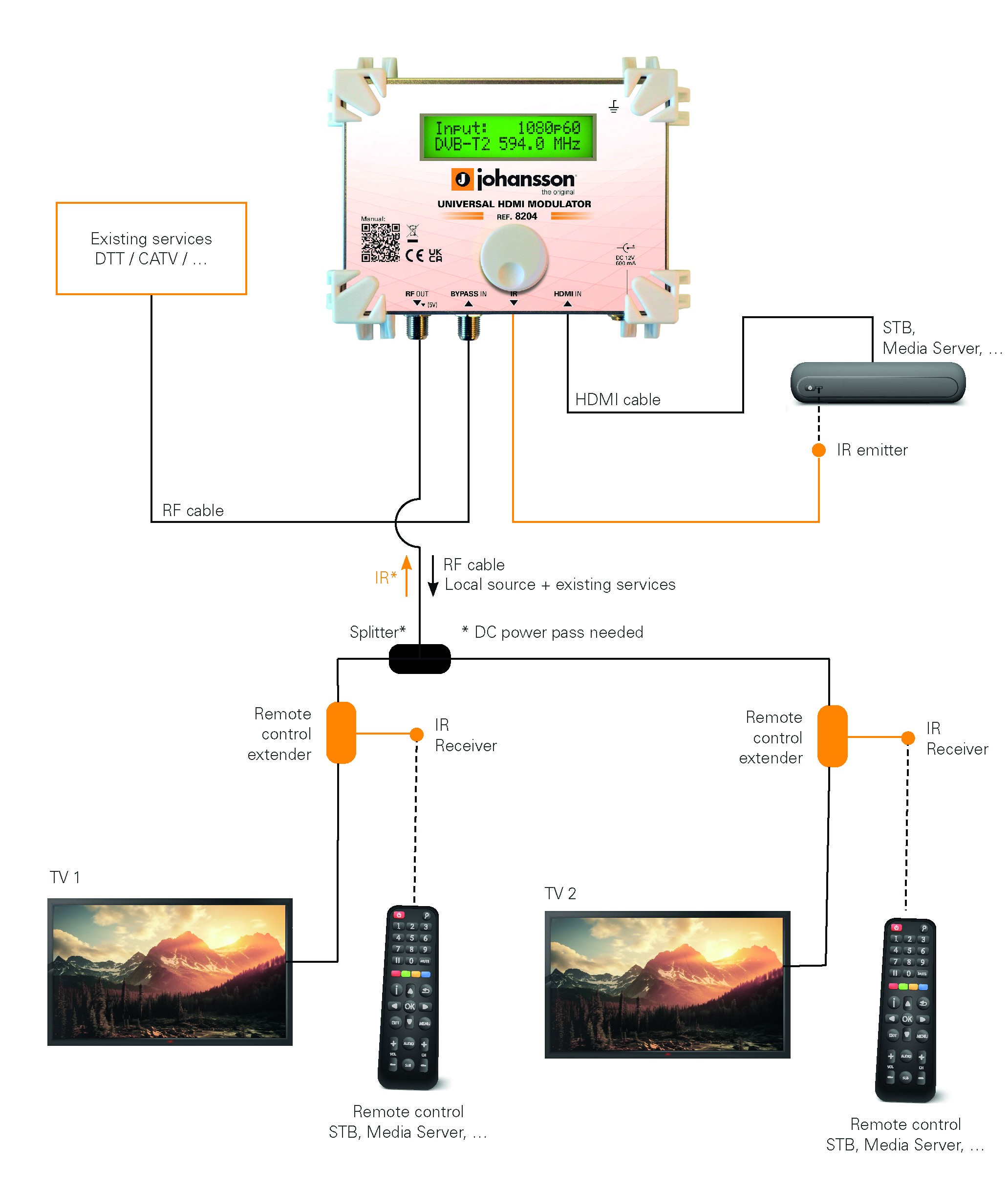

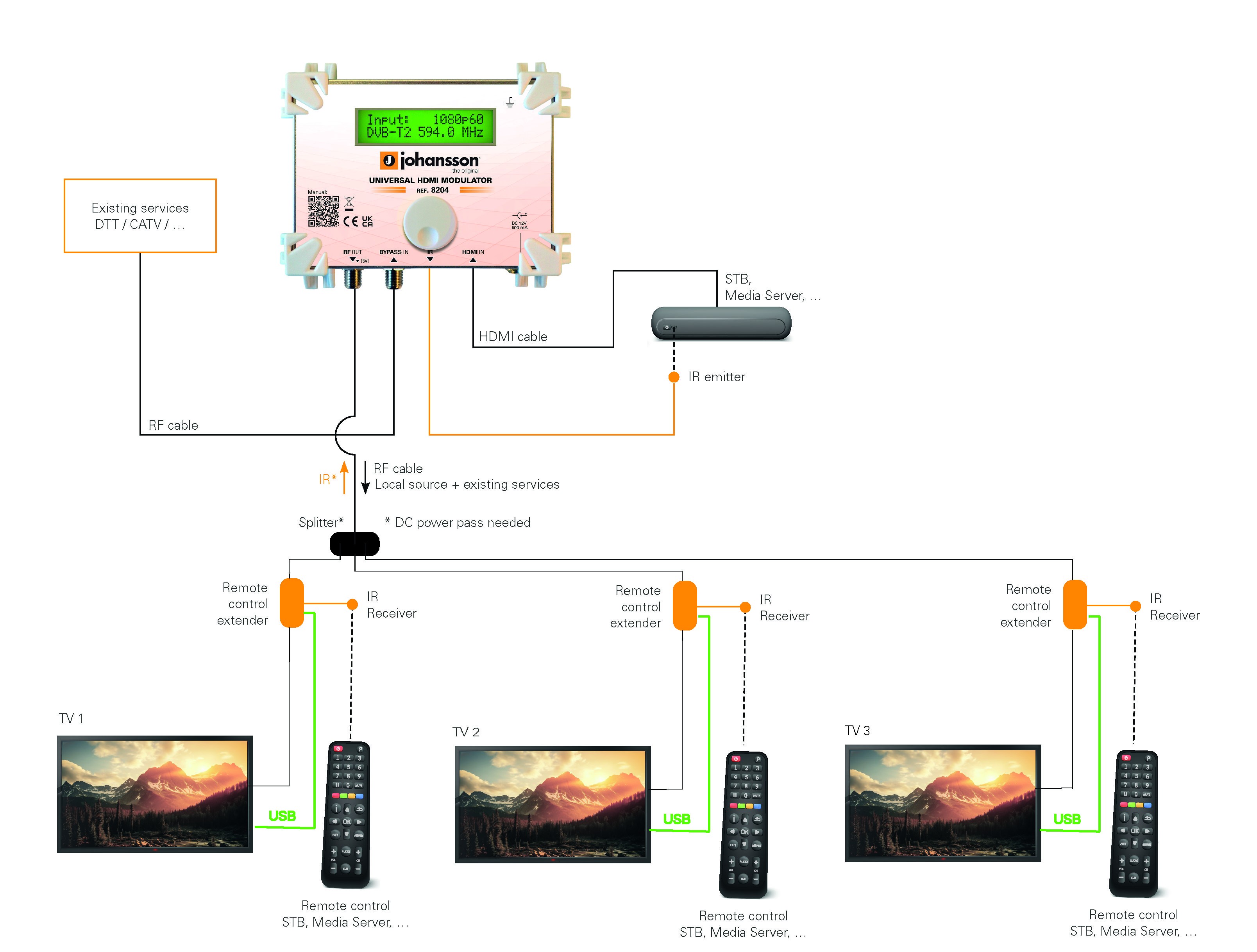

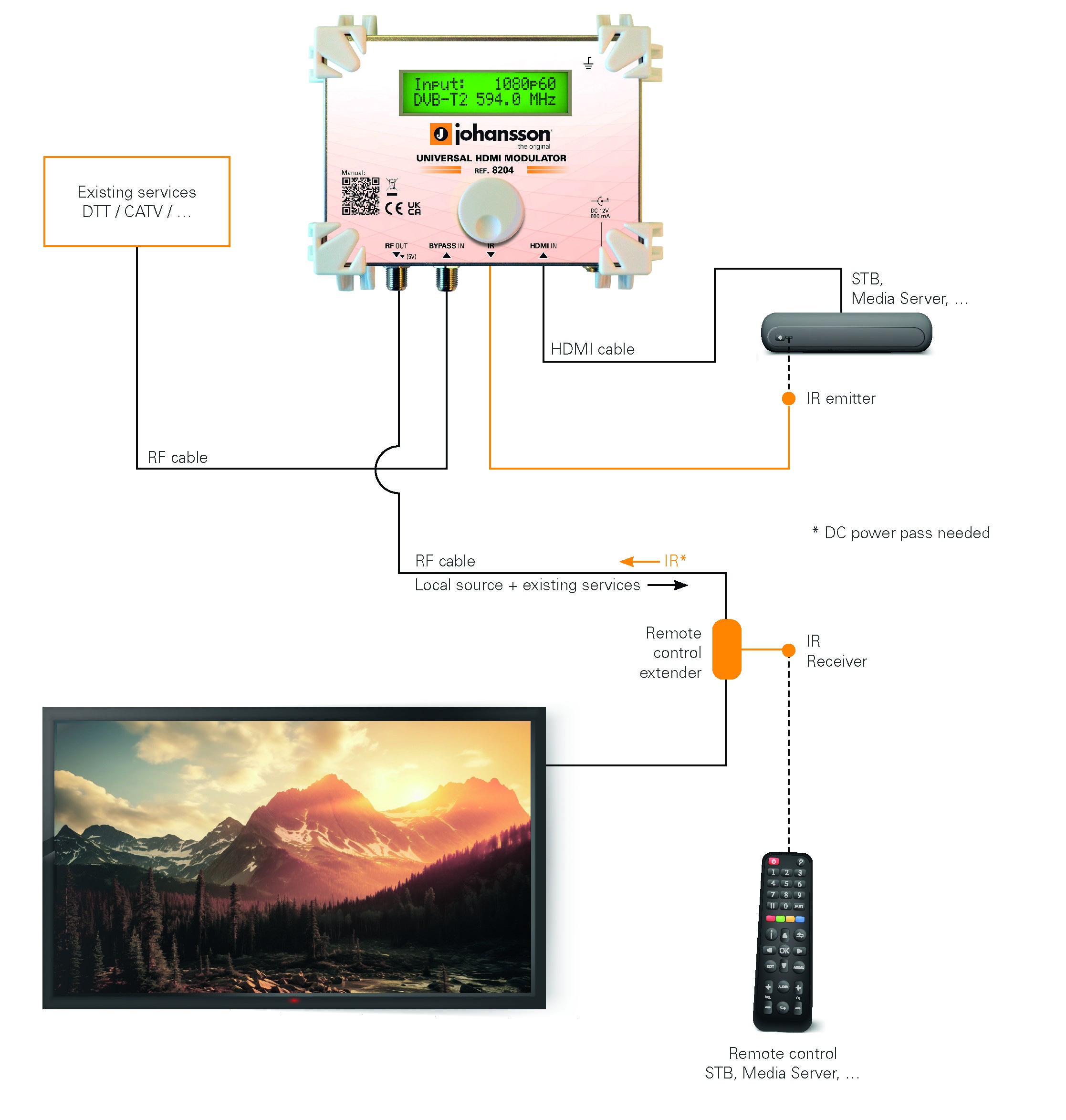

1. Funkcia IR(voliteľný senzor IR prepojenia), pozrite nižšie "Súvisiace produkty".
2. V záložke "Súvisiace dokumenty" nájdete zapojenia IRKITu.


Technická špecifikácia

HDMI Vstup

1. Video rozlíšenie: 480i do 1080p
2. Video kódovanie: H264/AVC/MPEG-2
3. Audio kódovanie: MPEG1 Layer II/AAC
4. Typ konektora: HDMI Typ A

RF Vstup

1. Frekvencia: 5 - 1218 MHz
2. Priebežný útlm: 2 dB

RF Výstup (RF Vstupný signál + HDMI signál)

1. Modulačná frekvencia: 174 - 1000 MHz
2. Výstupná úroveň: 55 - 95 dBµV (nastavitelná)
3. MER: 38 dB

Výstupné nastavenia
Výstup DVB-T

1. Bitrate: 2 - 31,5 Mbps
2. Šírka kanála: 6, 7, 8 MHz
3. Modulácia: QPSK, 16QAM, 64QAM
4. Ochranný interval: 2K a 8K

Výstup DVB-T2

1. Bitrate: 2 - 40 Mbps
2. Šírka kanála: 6, 7, 8 MHz
3. Modulácia: QPSK, 16QAM, 64QAM, 256QAM
4. Ochranný interval: 2K a 8K

Výstup DVB-C

1. Bitrate: 2 - 50,5 Mbps
2. Šírka kanála: 2, 8 MHz
3. Modulácia: 16QAM, 32QAM, 64QAM, 128QAM, 256QAM


Konfigurácia

1. Základná konfigurácia: Krajina | Typ výstupu | Frekvencia výstupu | Úroveň výstupu | LCN | Názov kanála
2. Rozšírená konfigurácia: RF | Video a Audio | SID | PMT, VPID, APID | NIT, ONID | PDS | TS ID


Ostatné

1. Napájanie: Vstupné napätie 12 VDC
2. Spotreba: 5 W Typ. (6 W max.)
3. Jack priemer: 2,1 mm
4. Rozmery: 155x120x60 mm
5. Váha: 0,6 kg
6. Príslušenstvo: 12V napájací adaptér
