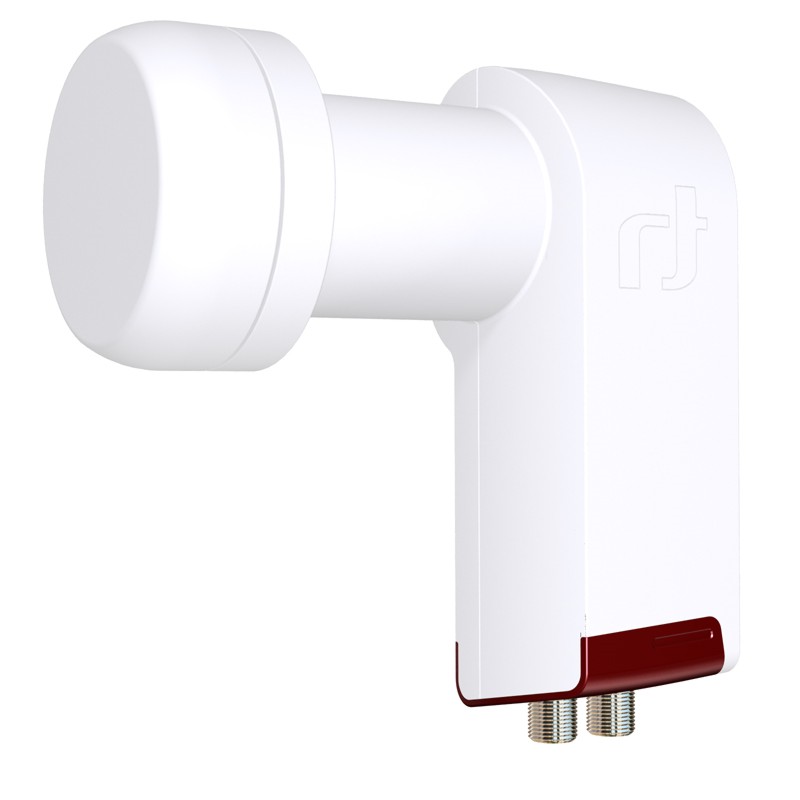

LNB Twin Inverto Red Extended

twin universal, 0,3 dB

Vlastnosti

1. priamy - dlhý, vhodný pre multifeed (príjem viacerých satelitných pozícií)
2. nízky fázový šum, DVB-S2 (HDTV) kompatibilný
3. nízke šumové číslo
4. nízka spotreba energie
5. vysoký výkon
6. vysoká frekvencia stability

Technické špecifikácie

1. Vstupný frekvenčný rozsah dolného pásma: 10.7 ~ 11.7 GHz
2. Výstupný frekvenčný rozsah dolného pásma: 950 ~ 1950 MHz
3. LO frekvencia: 9.75 GHz
4. Vstupný frekvenčný rozsah horného pásma: 11.7 ~ 12.75 GHz
5. Výstupný frekvenčný rozsah horného pásma: 1100 ~ 2150 MHz
6. LO frekvencia: 10.6 GHz
7. Šumové číslo: 0.3dB typ. (max. 0.7dB)
8. LO inicializačná presnosť: max. +/- 1.0 MHz
9. LO teplotná nestálosť: max. +/- 3.0 MHz
10. LO fázový šum @ 10K Hz: max. -80 dBc / Hz
11. Konverzný zisk: 55 dB min.
12. Zvlnený zisk: +/- 0.75 dB / 27MHz
13. Variačný zisk: +/- 4 dB
14. Potlačenie: 40 dB min.
15. 1 dB kompresný bod (O/P): min. 0.0 dBm
16. Presluch: 20 dB min.
17. iadiace signály Ca [ V ]: 11.0 ~ 14.0 V
18. Riadiace signály Cb [ H ]: 16.0 ~ 20.0 V
19. Riadiace signály Cc [prepínanie pásiem]
20. 22KHz +/-4KHz 0.4V – 0.8V pp
21. Výstup VSWR: 2.5:1
22. Vyžarované rušenie: max. -50 dBm
23. DC napájanie: 180 mA max. @ 11 – 20V
24. Pracovná teplota: -30 ~ +60°C
25. Výstupná impedancia (pripojenie k STB): 75 ?
26. Výstupný konektor: F-typ (samica)
27. Váha: 181 g
28. Inverto RED Classic Twin LNB: IDLR-TWNL40-CLASC-OPP
