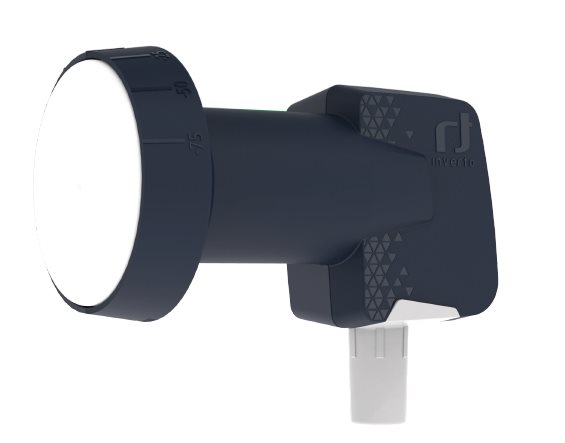

LNB Single Inverto Premium Universal Black

single LNB, HDTV kompatibilny, 0,2dB

Vlastnosti

1. veľmi nízke šumové číslo 0.2dB
2. nízky fázový šum, DVB-S2 (HDTV) kompatibilný
3. Nízka spotreba
4. vysoká frekvencia stability a vysoký výkon

Technická špecifikácia

1. Vstupný frekvenčný rozsah 10,7 GHz ~ 12,75 GHz
2. Výstupný frekvenčný rozsah 950 MHz - 2150 MHz
3. Nízkopásmová frekvencia LO 9,75 GHz
4. Vysokofrekvenčná LO frekvencia 10,6 GHz
5. Hlukový údaj 0,2 dB typ. (Max. 0,7 dB)
6. Presnosť frekvencie LO pri 25 ° C ± 500 kHz max.
7. LO teplotný posun ± 1,0 MHz max.
8. LO fázový šum pri 10 kHz -80 dBc / Hz max.
9. Zisk konverzie 56 dB min.
10. Zvlnenie (šírka pásma nad 26 MHz) ± 0,6 dB
11. Zmena zisku (v celom pásme) ± 3 dB
12. Odmietnutie obrazu 40 dB min.
13. Intermoduulácia 3. rádu - ICP3 10 dBm min.
14. 1 dB kompresný bod (@ výstup) 0 dBm min.
15. Izolácia krížovej polarizácie 22 dB min.
16. Riadiaci signál Ca (V) 11,0 V ~ 14,0 V
17. Riadiaci signál Cb (H) 16,0 V ~ 20,0 V
18. Riadiaci signál Cc (prepínanie pásiem) 22 kHz ± 4 kHz, 0,4 V ~ 0,8 V pp
19. Výstup VSWR 2,5: 1
20. V pásme rušivej úrovne -60 dBm max.
21. Prúdová spotreba max. 80 mA. @ 11 VDC ~ 20 VDC
22. Prevádzková teplota -35 ° C ~ +60 ° C
23. Výstupná impedancia 75 Ohm
24. Výstupný konektor typu F (samica)
