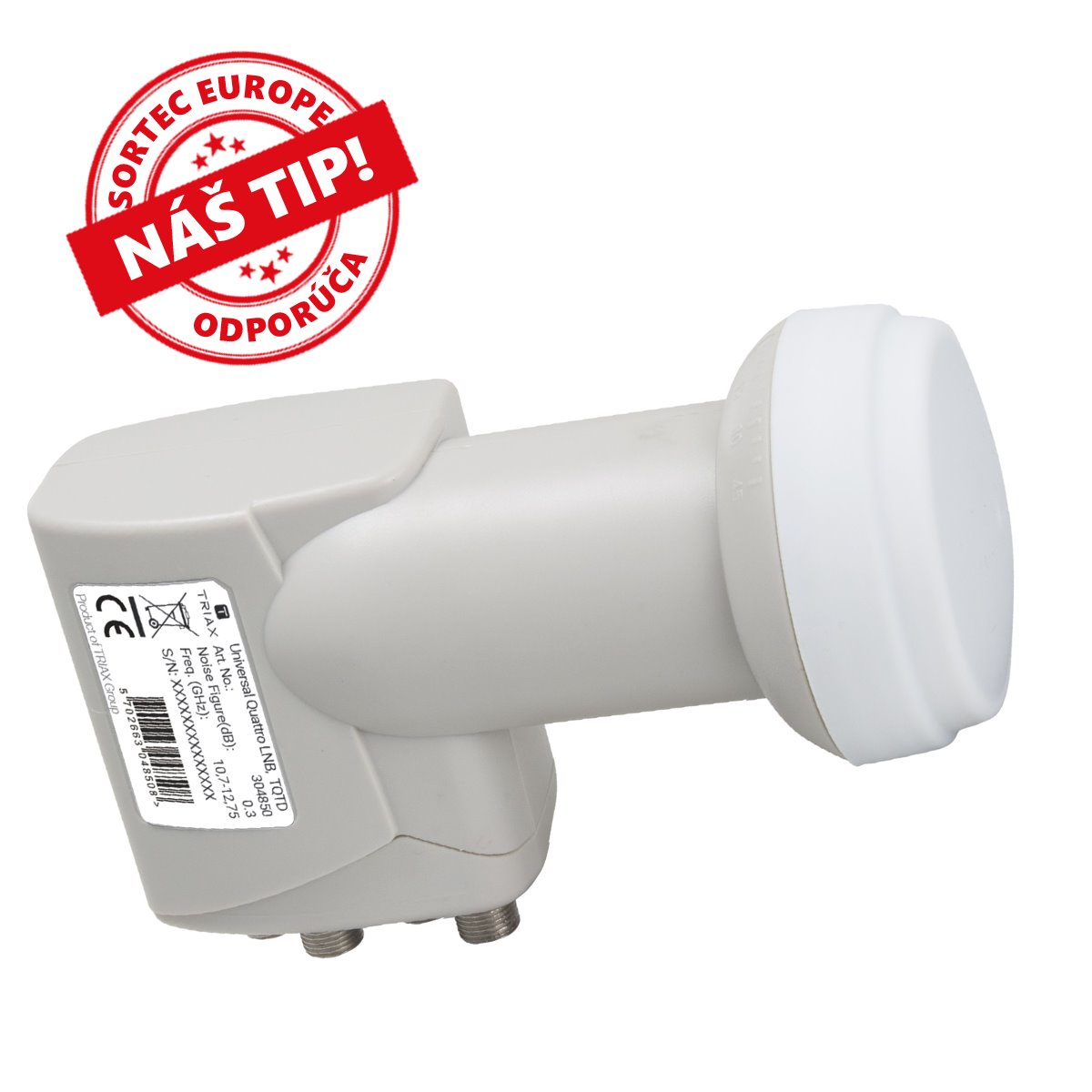

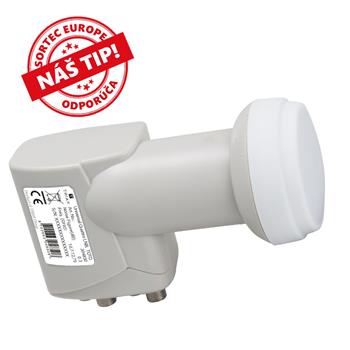

LNB Quattro Triax TQTD

Popis produktu

1. TQTD Quattro Universal.
2. Plné pokrytie pásma KU pre analógový aj digitálny príjem.
3. Vynikajúca hladina hluku a nízkofázový hluk.
4. Vysoký zisk a vynikajúca izolácia medzi pólmi.
5. Kvalifikované pre drsné prostredie. Vodeodolný.
6. Vysoký zisk a vynikajúca izolácia medzi pólmi.
7. Jednotlivo balené v darčekovej krabičke.

Charakteristika

1. Feedhorn F/D @ 11.7 0.615
2. Frekvenčná stabilita (-40 ~ +60 °C) ± 2.1:1 MHz
3. Fázový šum @ izbová teplota - 100 kHz - 95 dBc/Hz
4. Fázový šum @ izbová teplota - 10 kHz - 75 dBc/Hz
5. Fázový šum @ izbová teplota - 1 kHz - 50 dBc/Hz
6. Úroveň ruchu - 60 (max.) dBm
7. Prepínanie vysokých pásiem 22 (± 4) kHz
8. Prepínanie nízkeho pásma 0.0 kHz

Frekvencia

1. L.O. frekvenčné vysoké pásmo 10,60 GHz
2. L.O. frekvenčné nízke pásmo 9,75 GHz
3. Vysokofrekvenčné pásmo výstupnej frekvencie 1100 - 2150 GHz
4. Nízkofrekvenčné pásmo výstupnej frekvencie 950 - 1950 GHz

Zisk

1. Zisk z konverzie (max.) 64 dB
2. Zisk z konverzie (min. pri izbovej teplote) 50 dB
3. Malé zvlnenie zisku (cez 26 MHz segm) ± 1.0 (typ.) dB
4. Zmena zisku (cez operačné pásmo) 5 p-p (typ.)
5. Hluková hodnota max. 0.3 dB

Izolácia

1. Izolácia krížovej polarizácie 25 typ. dB

Prevádzkové vlastnosti

1. DC Prevádzkové napätie 10.5...21.0 VDC
2. Rozsah prevádzkových teplôt -40 ~ +60 °C
3. Prúdová spotreba jednosmerného prúdu 190 mA

Konektory

1. Typ F-samica

Mechanické vlastnosti

1. Farba RAL 7035
2. Hĺbka produktu 97 mm
3. Priemer O 40 mm
4. Hĺbka balenia 0,145 m
5. Výška balenia 0,065 m
6. Celková váha 0,250 kg
7. Šírka balenia 0,900 m
8. Max. hĺbka vrátane feedhorn 135 mm
9. Čistá hmotnosť 0,208 kg
10. Množstvo v balení 50
11. Hmotnosť Tary 0,042 kg
12. Objem balenia 0,008 m3
13. Šírka produktu 59 mm
14. Výška produktu 137 mm
