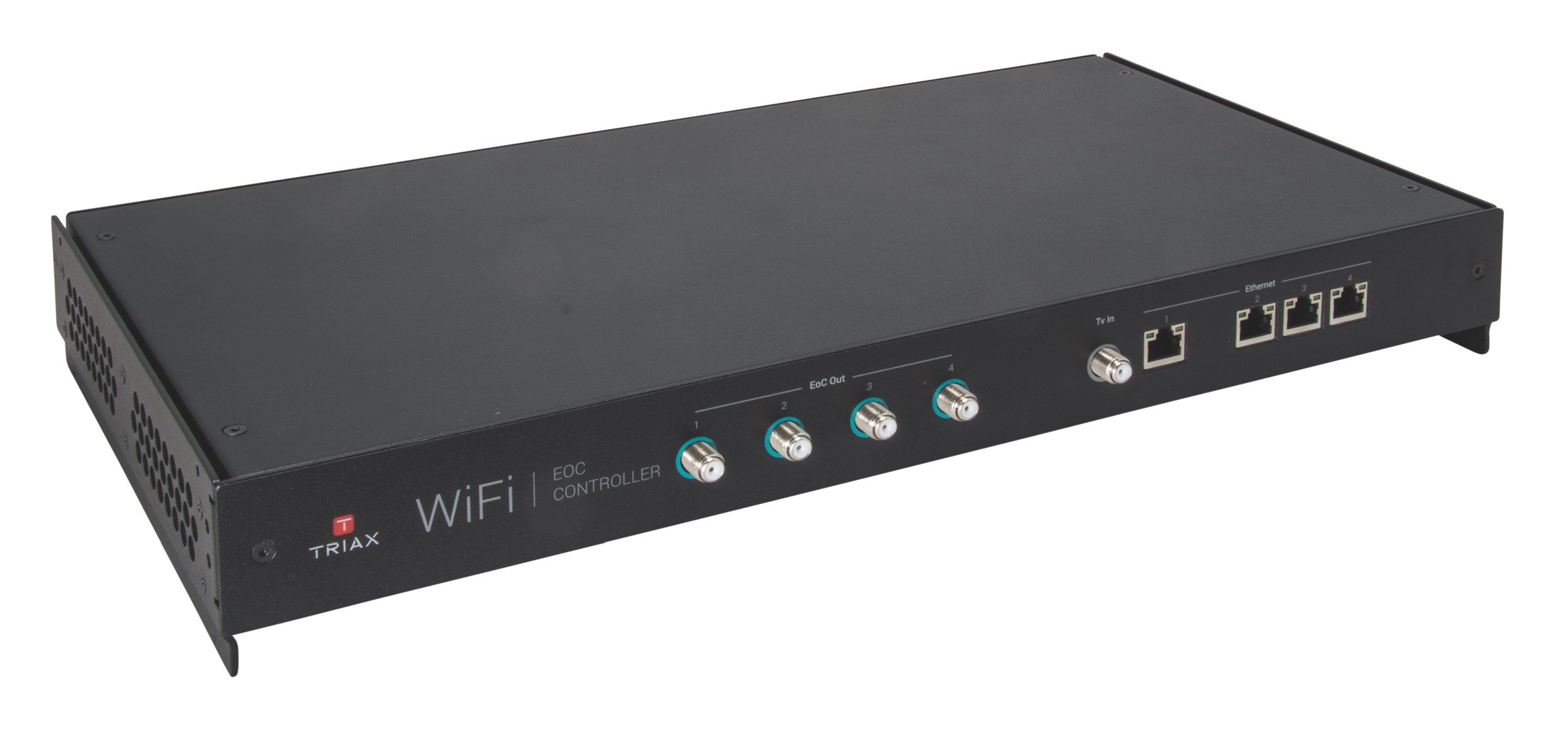

EoC Controller (64/4), Triax 383103

Regulátor EoC sa používa ako hlavná jednotka na riadenie až 64 koncových bodov v systéme EoC.
Regulátor funguje ako prepínač L2 pre ethernet a ako konvertor médií z ethernetu na koaxiálny a späť do ethernetového systému, čo umožňuje TV aj dátovým signálom používať rovnaký koaxiálny kábel za predpokladu, že signály G.hn a TV sú riadené v rámci frekvenčných rozsahov uvedených nižšie.

Hlavné rysy

1. G.hn pre dáta na 1-200 MHz
2. TV na 300-862 MHz
3. 4x ethernetový port
4. Výstupné porty EoC 4x
5. 1x koaxiálna televízia v prístave
6. Podporuje značkovanie VLAN

Technické špecifikácie

Vlastnosti

1. Výstupná úroveň 100 (G.hn) dB uV
2. Vstupná úroveň <115 (TV) dBµV
3. WIFI 802,11b / g / n pri 2,4 GHz - 802,11a / n / ac pri 5 GHz
4. Crosstalk TV IN - EoC OUT> 51 (@ 200MHz) dB

Frekvencia

1. Frekvenčný rozsah TV 300 ... 862 MHz
2. Frekvenčný rozsah G.hn 2 ... 200 MHz

Strata

1. Prostredníctvom straty EoC OUT - EoC Ana. Predné rozhranie <4,5 (@ 2 ... 200 MHz) dB
2. Prostredníctvom straty TV / EoC IN - TV / EoC OUT <10 (300 ... 862 MHz) dB

Návrat straty

1. Návratová strata OUT> 10 dB
2. Spätná strata TV> 10 dB
3. Návratová strata EoC OUT> 10 dB

Elektrické

1. Impedancia 75 ohmov

Prevádzkové

1. Rozhranie Ethernet 10/100/1000
2. Zahrnuté externé jednotky PSU
3. Sieťové napájacie napätie 230 @ 50 Hz 0,06 A VAC
4. Spotreba energie (typ.) 10 ... 25 W
5. Teplota - prevádzková 0 ... 50 ° C
6. Vlhkosť - prevádzková 5 ... 95%

Konektory

1. Konektor IN F-female
2. Konektor LAN RJ45 zásuvka
3. Konektor OUT F-female

Mechanické

1. Hĺbka balenia 0,245 m
2. Výška balenia 0,073 m
3. Celková hmotnosť 4 307 kg
4. Šírka balenia 0,463 m
5. Čistá hmotnosť 4 044 kg
6. Balenie Množstvo 1
7. Hmotnosť Tara 0,263 kg
8. Objem balenia 0,008 m3

Popis systému Ethernet/WiFi po coaxe

http://www.triax.com/images/Brochures/EN---TRIAX-Wi-Fi-coverage-2018-05-screen.pdf

Podrobnosti (technické listy, manuál, deklarácie, software...)

http://www.triax.com/products/ethernet-over-coax/eoc-controller-64-4
